焊機專用 耦合隔直系列
- 產品簡介：
- 問：BM電容器容量的單位是什么?各個單位如何轉換?
- 答：BM電容器容量單位是F(法拉)。 F(法拉)的轉換公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做電容的單位。
- 問：BM電容器MKPH、MKPH-R、MKPH-S，MKP-L表示的是什么類型的電容?
- 答：BM電容中MKPH表示的是高壓諧振電容器;MKPH-R表示的是工業類諧振電容器;MKPH-S表示的是工業類緩沖吸收電容器;MKP-L表示的是工業類濾波電容器。
- 問：BM電容器容差有哪些?各個容差用什么字母表示?
- 答： BM電容器常有容差有：
- 問：BM電容器上印的標示各表示什么意思?
- 答：BM電容器有多個類型的電容，我們以幾個典型類型的印字來說明一下。
- 問：BM電容器有哪些認證?
- 答： BM電容器的認證有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中國認證;UL是美國認證;VDE是歐洲認證;TUV是德國認證;ENEC是歐洲認證;KC是韓國認證;CUL是加拿大認證。
- 問：BM電容器的主要參數是什么?
- 答：BM電容器的主要參數有容量和電壓。
- 問：BM電容器常規引出方式有哪些?
- 答：BM電容器引出方式有：引線，插針，插片，端子。端子分187#(寬4.8mm)，250#(寬6.3mm)。
- 問：MKP是什么意思?
- 答：MKP是德國對金屬化聚丙烯薄膜電容的簡稱。
產品詳情
聯系我們

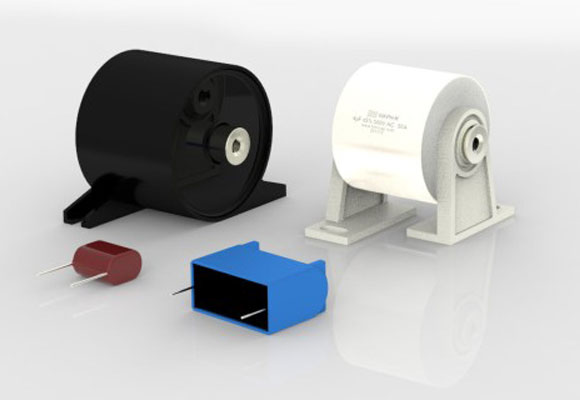

產品展示
.jpg)
產品說明：
★特點
□壽命長
□承受紋波電流能力強
□等效串聯電阻小、雜散電感低
□自愈能力強
□應用于直流濾波電路中，可替代電解電容
★應用場合
□逆變焊機設備上
典型線路圖
|
引用標準 |
GB/T17702，IEC61071 |
|
|
氣候類別 |
40/105/21 |
|
|
工作溫度范圍（外殼） |
-40℃～105℃ |
|
|
電壓范圍 |
250 VAC～1000VAC |
|
|
容量范圍 |
1μF～20μF |
|
|
容量允許偏差 |
±5%（J）/±10%（K） |
|
|
損耗角正切值 |
2×10-3 |
|
|
耐電壓 |
1.5Un（60S，20±5℃） |
|
|
絕緣電阻 |
≥100 000MΩ, Cn≤0.33μF ≥30 000s Cn＞0.33μF |
20±5℃ 500V.DC 60S
|
|
過電壓 |
1.1Un 30% of on-load-dur.·0 |
|
|
1.15Un 30min/day |
||
|
1.2Un 5min/day |
||
|
1.3Un 1min/day |
||
|
最高使用海拔 |
2000m |
|
|
預期壽命 |
20 000h（Un，θhs=70℃） |
|
|
失效率 |
50FIT |
|
A類結構
|
容量 (μF) |
電壓 （V.AC） |
Irms (A) |
D (mm) |
L (mm) |
B (mm) |
物料品號 |
|
4 |
500 |
60 |
63 |
50 |
62 |
1GRB540A500-01 |
|
5 |
500 |
60 |
63 |
50 |
62 |
1GRB550A500-01 |
|
6 |
500 |
60 |
63 |
50 |
62 |
1GRB560A500-01 |
B類結構
|
容量 (μF) |
電壓 （V.AC） |
Irms (A) |
D (mm) |
L (mm) |
P (mm) |
物料品號 |
|
4 |
500 |
50 |
52 |
40 |
32 |
1GRY540A500-03 |
|
5 |
500 |
50 |
58 |
40 |
32 |
1GRY550A500-06 |
|
6 |
500 |
50 |
63 |
40 |
32 |
1GRY560A500-03 |
PCB隔直耦合—塑料殼類
|
容量 (μF) |
電 壓 |
L (mm) |
B (mm) |
H (mm) |
P (mm) |
物料品號 |
|
1.0 |
275VAC |
30 |
8.5 |
15 |
26.5 |
1B510A275--- |
|
2.0 |
275VAC |
30 |
12 |
20 |
26.5 |
1B520A275-- |
|
2.2 |
630VDC |
36 |
14.5 |
25.5 |
31 |
1B547D630-- |
|
3.0 |
250VAC |
26 |
12 |
23 |
22 |
1AH530A250-- |
|
3.5 |
250VAC |
36 |
13 |
23 |
31 |
1AH535A250-- |
|
4.0 |
250VAC |
36 |
14.5 |
25.5 |
32 |
1AH540A250--- |
|
4.7 |
400VDC |
36 |
17 |
26 |
31 |
1B547D400-- |
|
5.0 |
250VAC |
36 |
17 |
26 |
32 |
1AH550A250--- |
|
6.0 |
250VAC |
36 |
17.5 |
29 |
32 |
1AH560A250-- |
|
6.8 |
250VAC |
36 |
19.5 |
32 |
32 |
1AH568A250-- |
|
8.0 |
400VDC |
36 |
19.5 |
32 |
31 |
1B580D400-- |
|
10 |
250VAC |
46 |
23.5 |
38 |
42 |
1AH610A250-- |
PCB隔直耦合—包封類
|
Un 250VDC |
|||||
|
容量 (μF) |
L (mm) |
B (mm) |
H (mm) |
P (mm) |
物料品號 |
|
0.47 |
18 |
8 |
16 |
15 |
1DH447D250-- |
|
0.68 |
22 |
6.5 |
14 |
20 |
1DH468D250-- |
|
1.0 |
22 |
8.5 |
15 |
20 |
1DH510D250-- |
|
1.5 |
22 |
8.5 |
14.5 |
20 |
1DH515D250-- |
|
1.8 |
22.5 |
9 |
15.5 |
20 |
1DH520D250-- |
|
2.0 |
23 |
11 |
18.5 |
20 |
1DH520D250-- |
|
3.0 |
28.5 |
9.5 |
17.5 |
26 |
1DH530D250-- |
|
4.7 |
28 |
11.5 |
20.5 |
26 |
1DH547D250-- |
|
5.0 |
45 |
12 |
17 |
41 |
1DH550D250-- |
|
6.0 |
44 |
12 |
15.2 |
41 |
1DH560D250-- |
|
Un 400VDC |
|||||
|
容量 (μF) |
L (mm) |
B (mm) |
H (mm) |
P (mm) |
物料品號 |
|
0.1 |
17 |
5.5 |
10 |
15 |
1DH410D400-- |
|
0.47 |
17 |
7.5 |
13 |
15 |
1DH447D400-- |
|
0.68 |
22.5 |
7 |
13 |
20 |
1DH468D400-- |
|
1.0 |
22 |
8 |
16 |
20 |
1DH510D400-- |
|
2.0 |
28.5 |
10.5 |
16.5 |
26 |
1DH520D400-- |
|
2.2 |
28 |
11.5 |
18 |
26 |
1DH522D400-- |
|
3.0 |
29.5 |
12.5 |
20.5 |
27 |
1DH530D400-- |
|
3.3 |
33 |
13 |
18.5 |
30 |
1DH533D400-- |
|
4.7 |
33 |
15 |
22.5 |
30 |
1DH547D400-- |
|
Un 630VDC |
|||||
|
容量 (μF) |
L (mm) |
B (mm) |
H (mm) |
P (mm) |
物料品號 |
|
0.1 |
17 |
5.5 |
10 |
15 |
1DH410D630-- |
|
0.68 |
22 |
10.5 |
17 |
20 |
1DH468D630-- |
|
1.0 |
33 |
9.5 |
15.5 |
31 |
1DH510D630-- |
|
1.5 |
29 |
13.5 |
20 |
27 |
1DH515D630-- |
|
2.0 |
35 |
14.5 |
23 |
31 |
1DH520D630-- |
|
2.2 |
33.5 |
13.5 |
23 |
31 |
1DH522D630-- |
