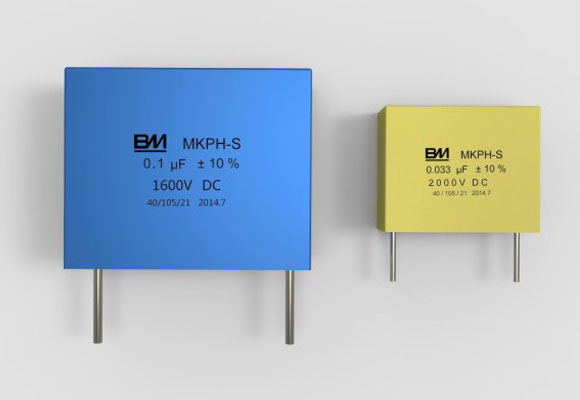

MKPH-S IGBT緩沖吸收PCB系列
- 產品簡介：
- 問：BM電容器上印的標示各表示什么意思?
- 答：BM電容器有多個類型的電容，我們以幾個典型類型的印字來說明一下。
- 問：CBB是什么意思?
- 答：CBB是中國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器的主要參數是什么?
- 答：BM電容器的主要參數有容量和電壓。
- 問：BM電容器電壓單位是什么?
- 答：BM電容器電壓單位有：VAC(交流電壓)和VDC(直流電壓)。
- 問：BM電容器使用壽命如何分等級?
- 答：根據CQC標準，CBB電容的使用壽命等級分四個等級，使用(連續運行)壽命如下：
- 問：BM電容器容量的單位是什么?各個單位如何轉換?
- 答：BM電容器容量單位是F(法拉)。 F(法拉)的轉換公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做電容的單位。
- 問：BM電容器常規安裝方式有哪些?
- 答： BM電容器的安裝方式有：正耳、無耳、彎插鐵耳、直插鐵耳、側長耳、中雙耳、對角底雙耳、平口雙耳。 (如圖二)
- 問：BM電容器容差有哪些?各個容差用什么字母表示?
- 答： BM電容器常有容差有：
產品詳情
聯系我們
產品展示
.jpg)
產品說明：
★特點
□阻燃塑殼封裝、阻燃環氧灌封
□高脈沖電流，高dv/dt承受能力
□等效串聯電阻小、雜散電感低
□耐壓高，損耗小，升溫低
★應用場合
□IGBT緩沖吸收
□廣泛用于電力電子設備中開關器件關斷時的尖峰電壓，尖峰電流吸收保護
★技術要求
|
引用標準 |
GB/T17702，IEC61071 |
|
|
氣候類別 |
40/105/21 |
|
|
工作溫度范圍（外殼） |
-40～105℃ |
|
|
電壓范圍 |
700VDC～3000VDC |
|
|
容量范圍 |
0.001μF ～1μF |
|
|
容量允許偏差 |
±5%（J）/±10%（K） |
|
|
損耗角正切值 |
6×10-4 |
|
|
耐電壓 |
1.5Un（60S，20±5℃） |
|
|
絕緣電阻 |
≥100 000MΩ, Cn≤0.33μF ≥30 000s Cn＞0.33μF |
20±5℃ 500V.DC 60S |
|
過電壓 |
1.1Un 30% of on-load-dur.·0 |
|
|
1.15Un 30min/day |
||
|
1.2Un 5min/day |
||
|
1.3Un 1min/day |
||
|
最高使用海拔 |
2000m |
|
|
預期壽命 |
100 000h（Un，θhs=70℃） |
|
|
失效率 |
50FIT |
|
備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響
★技術參數
|
1600VDC（650VAC） |
||||||||||
|
Cn (μF) |
Dimension(mm) |
Ls (nH) |
dv/dt (V/μs) |
Irms@70℃@100KHz（A） |
ESR@100KHz(mΩ) |
Part number |
||||
|
L |
B |
H |
P |
d |
||||||
|
0.001 |
18 |
6 |
12 |
15 |
0.8 |
20 |
1200 |
2 |
230 |
1GSBH210D1600-- |
|
0.0056 |
18 |
9 |
18 |
15 |
0.8 |
20 |
1200 |
2.2 |
69 |
1GSBH256D1600-- |
|
0.0082 |
18 |
10 |
18 |
15 |
0.8 |
20 |
1200 |
3 |
48 |
1GSBH282D1600-- |
|
0.01 |
18 |
6.3 |
13 |
15 |
0.8 |
20 |
1200 |
2.8 |
39 |
1GSBH310D1600-- |
|
0.01 |
26.5 |
7 |
16.5 |
22 |
0.8 |
20 |
1200 |
3 |
39 |
1GSBH310D1600-- |
|
0.015 |
26.5 |
7 |
16.5 |
22 |
0.8 |
20 |
1200 |
3 |
32 |
1GSBH315D1600-- |
|
0.015 |
18 |
8.5 |
14.5 |
15 |
0.8 |
20 |
1200 |
3.5 |
32 |
1GSBH315D1600-- |
|
0.022 |
18 |
10 |
18 |
15 |
1.0 |
20 |
1200 |
3.8 |
18 |
1GSBH322D1600-- |
|
0.022 |
26.5 |
8.5 |
17 |
22 |
1.0 |
20 |
1200 |
3.5 |
18 |
1GSBH322D1600-- |
|
0.022 |
26.5 |
14 |
23 |
22 |
1.0 |
20 |
1200 |
5 |
18 |
1GSBH322D1600-- |
|
0.022 |
31 |
22 |
31 |
22 |
1.2 |
30 |
1200 |
14 |
18 |
1GSBH322D1600-- |
|
0.033 |
18 |
10 |
18 |
15 |
0.8 |
20 |
1200 |
5 |
15 |
1GSBH333D1600-- |
|
0.033 |
26.5 |
10 |
19 |
22 |
1.0 |
20 |
1200 |
5 |
15 |
1GSBH333D1600-- |
|
0.033 |
31 |
22 |
31 |
22 |
1.2 |
30 |
1200 |
14 |
15 |
1GSBH333D1600-- |
|
0.047 |
26 |
12 |
21.5 |
22 |
1.0 |
20 |
1200 |
5.5 |
10 |
1GSBH347D1600-- |
|
0.047 |
31 |
22 |
31 |
22 |
1.2 |
20 |
1200 |
14 |
10 |
1GSBH347D1600-- |
|
0.068 |
26 |
11 |
20 |
22 |
1.0 |
20 |
1200 |
5.5 |
7.5 |
1GSBH368D1600-- |
|
0.068 |
31 |
22 |
31 |
22 |
1.2 |
30 |
1200 |
14 |
7.5 |
1GSBH368D1600-- |
|
0.082 |
26 |
14 |
23 |
22 |
1.0 |
20 |
1200 |
7 |
6 |
1GSBH382D1600-- |
|
0.082 |
31 |
22 |
31 |
22 |
1.2 |
20 |
1200 |
14 |
6 |
1GSBH382D1600-- |
|
0.1 |
26 |
15 |
25 |
22 |
1.0 |
20 |
1200 |
8.5 |
5 |
1GSBH410D1600-- |
|
2000VDC（700VAC） |
||||||||||
|
Cn (μF) |
Dimension(mm) |
Ls (nH) |
dv/dt (V/μs) |
Irms@70℃@100KHz（A） |
ESR@100KHz(mΩ) |
Part number |
||||
|
L |
B |
H |
P |
d |
||||||
|
0.001 |
18 |
6 |
12 |
15 |
0.8 |
20 |
1200 |
2 |
230 |
1GSBH210D2000-- |
|
0.0056 |
18 |
9 |
18 |
15 |
0.8 |
20 |
1200 |
2.2 |
69 |
1GSBH256D2000-- |
|
0.0082 |
18 |
10 |
18 |
15 |
0.8 |
20 |
1200 |
3 |
48 |
1GSBH282D2000-- |
|
0.01 |
18 |
6.3 |
13 |
15 |
0.8 |
20 |
1200 |
2.8 |
39 |
1GSBH310D2000-- |
|
0.01 |
26.5 |
7 |
16.5 |
22 |
0.8 |
20 |
1200 |
3 |
39 |
1GSBH310D2000-- |
|
0.015 |
26.5 |
7 |
16.5 |
22 |
0.8 |
20 |
1200 |
3 |
32 |
1GSBH315D2000-- |
|
0.015 |
18 |
8.5 |
14.5 |
15 |
0.8 |
20 |
1200 |
3.5 |
32 |
1GSBH315D2000-- |
|
0.022 |
18 |
10 |
18 |
15 |
1.0 |
20 |
1200 |
3.8 |
18 |
1GSBH322D2000-- |
|
0.022 |
26.5 |
8.5 |
17 |
22 |
1.0 |
20 |
1200 |
3.5 |
18 |
1GSBH322D2000-- |
|
0.022 |
26.5 |
14 |
23 |
22 |
1.0 |
20 |
1200 |
5 |
18 |
1GSBH322D2000-- |
|
0.022 |
31 |
22 |
31 |
22 |
1.2 |
30 |
1200 |
14 |
18 |
1GSBH322D2000-- |
|
0.033 |
18 |
10 |
18 |
15 |
0.8 |
20 |
1200 |
5 |
15 |
1GSBH333D2000-- |
|
0.033 |
26.5 |
10 |
19 |
22 |
1.0 |
20 |
1200 |
5 |
15 |
1GSBH333D2000-- |
|
0.033 |
31 |
22 |
31 |
22 |
1.2 |
30 |
1200 |
14 |
15 |
1GSBH333D2000-- |
|
0.047 |
26 |
12 |
21.5 |
22 |
1.0 |
20 |
1200 |
5.5 |
10 |
1GSBH347D2000-- |
|
0.047 |
31 |
22 |
31 |
22 |
1.2 |
20 |
1200 |
14 |
10 |
1GSBH347D2000-- |
|
0.068 |
26 |
11 |
20 |
22 |
1.0 |
20 |
1200 |
5.5 |
7.5 |
1GSBH368D2000-- |
|
0.068 |
31 |
22 |
31 |
22 |
1.2 |
30 |
1200 |
14 |
7.5 |
1GSBH368D2000-- |
|
0.082 |
26 |
14 |
23 |
22 |
1.0 |
20 |
1200 |
7 |
6 |
1GSBH382D2000-- |
|
0.082 |
31 |
22 |
31 |
22 |
1.2 |
20 |
1200 |
14 |
6 |
1GSBH382D2000-- |
|
0.1 |
26 |
15 |
25 |
22 |
1.0 |
20 |
1200 |
8.5 |
5 |
1GSBH410D2000-- |
