CBB61 交流電容器 雙線系列
- 產品簡介：采用電工級聚丙烯薄膜作為介質、鋅鋁金屬化層作為電極,優質工程塑料外殼，阻燃環氧樹脂灌封， PVC電子線引出，通用性強，裝配靈活。
- 問：BM電容器中的P0和P2表示的是什么意思?
- 答：答：BM電容器中的P0表示不防爆，P2表示防爆。安全膜類電容防爆原理，金屬化電極采用微保險絲網狀結構(如圖一)，在電容運行發生故障時，通過微保險絲斷開，自動切斷電源，從而防止故障擴大，達到自我安全保護目的。
- 問：BM電容器常規外表顏色表示什么意思?
- 答：BM電容器為了區分環保產品和非環保產品，對電容器外表以不同的顏色來表示。其中黑色表示非環保產品;藍色、灰白色、黃色、褐色表示環保產品。
- 問：CBB是什么意思?
- 答：CBB是中國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器上印的標示各表示什么意思?
- 答：BM電容器有多個類型的電容，我們以幾個典型類型的印字來說明一下。
- 問：BM電容器容量的單位是什么?各個單位如何轉換?
- 答：BM電容器容量單位是F(法拉)。 F(法拉)的轉換公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做電容的單位。
- 問：MKP是什么意思?
- 答：MKP是德國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器常規安裝方式有哪些?
- 答： BM電容器的安裝方式有：正耳、無耳、彎插鐵耳、直插鐵耳、側長耳、中雙耳、對角底雙耳、平口雙耳。 (如圖二)
- 問：BM電容器容差有哪些?各個容差用什么字母表示?
- 答： BM電容器常有容差有：
產品詳情
聯系我們
CBB61 交流電容器 雙線系列 艾美特 美的 格力 指定供應商
采用電工級聚丙烯薄膜作為介質、鋅鋁金屬化層作為電極,優質工程塑料外殼，阻燃環氧樹脂灌封，
通用性強，裝配靈活。

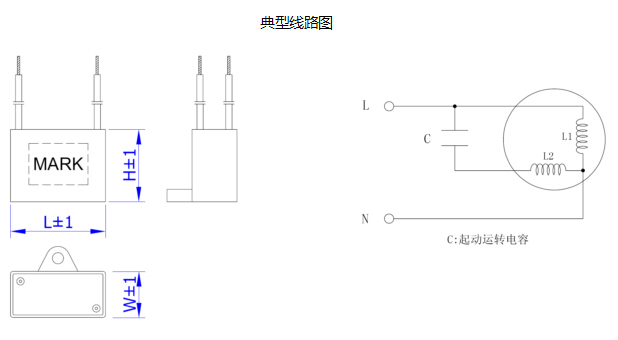

.jpg)
|
認證標志 Safety approvals |
UL﹑VDE﹑CQC﹑TUV |
|
|
執行標準 Implemented standard |
GB/T3667.1、UL810、EN60252-1 |
|
|
環境溫度 Environment temperature |
-40℃~+105℃ |
|
|
額定電壓 Rated voltage |
110VAC~600VAC (50/60Hz) |
|
|
容量范圍 Capacitance range |
0.1μF～80μF |
|
|
容量偏差 Capacitance tolerance |
±5%（J）、±10%（K） |
|
|
損耗角正切 Tangent of loss angle(20℃) |
≤0.002 (100Hz ) |
|
|
試驗電壓 Testing voltage |
極間 between terminals |
2*UN (VAC)/60s(CQC、VDE、TUV) , 1.5*UN (VAC)/60s (UL) |
|
|
極殼 between terminals and case |
2*UN+1000（VAC）/ 60s(≥2000VAC) |
|
防護等級 Class of safety protection |
CBB61 :P0 class ; CBB61-P2: P2 class |
|
|
故障電流 Fault current |
CBB61-P2 : 10,000AFC ( UL 810) |
|
常用規格(Dimension) unit：mm
|
Rated Cap. |
250VAC |
300VAC |
350VAC |
400VAC |
450VAC |
500VAC |
550～600VAC |
|
|
L×W×H |
L×W×H |
L×W×H |
L×W×H |
L×W×H |
L×W×H |
L×W×H |
|
0.40μF |
—— |
—— |
—— |
—— |
31×9×17 |
31×9×19 |
32×11×21 |
|
0.50μF |
—— |
—— |
—— |
—— |
31×9×17 |
31×9×19 |
32×11×21 |
|
0.56μF |
—— |
—— |
—— |
31×9×17 |
31×9×19 |
32×10×19.5 |
32×11×21 |
|
0.60μF |
—— |
—— |
—— |
31×9×17 |
32×10×19.5 |
32×11×21 |
36×11×22 |
|
0.80μF |
—— |
—— |
31×9×19 |
32×10×19.5 |
32×11×21 |
36×10.5×20 |
36×12×22 |
|
1.0μF |
—— |
31×9×7 |
32×10×19.5 |
32×11×21 |
36×10.5×20 |
36×11×22 |
36×12×22 |
|
1.2μF |
31×9×17 |
32×10×19.5 |
32×11×21 |
36×11×22 |
36×12×22 |
36×12.5×24 |
36×15×25 |
|
1.5μF |
31×9×19 |
32×11×21 |
36×11×22 |
36×12×22 |
36×12.5×24 |
36×15×25 |
36×16×28 |
|
1.8μF |
31×10×19 |
36×10.5×20 |
36×12×22 |
36×12.5×24 |
36×15×25 |
36×16×28 |
38×18.5×29 |
|
2.0μF |
31×10×19 |
36×11×22 |
36×12.5×24 |
37×13.5×24 |
36×15×25 |
38×17×28 |
38×19.5×31 |
|
2.2μF |
32×11×21 |
36×11×22 |
36×12.5×24 |
37×13.5×24 |
36×16×28 |
38×18.5×29 |
38×19.5×31 |
|
2.5μF |
32×11×21 |
36×12×22 |
36×15×25 |
36×16×28 |
38×17×28 |
38×19.5×31 |
48×19×28 |
|
3.0μF |
36×12×22 |
36×12.5×24 |
36×16×28 |
38×17×28 |
38×19.5×31 |
47×17×31 |
47×20×31 |
|
3.5μF |
36×12×22 |
36×15×25 |
38×17×28 |
38×18.5×29 |
47×17×28 |
47×20×31 |
47×23×32 |
|
4.0μF |
36×12.5×24 |
38×14.5×27 |
38×18.5×29 |
38×19.5×31 |
48×19×28 |
47×20×33 |
47×23×35 |
|
4.5μF |
36×12.5×24 |
36×16×28 |
38×19.5×31 |
48×17×28 |
47×20×31 |
47×23×35 |
47×24×37 |
|
5.0μF |
37×13.5×24 |
38×17×28 |
48×17×28 |
47×17×31 |
47×20×31 |
47×23×35 |
47×27×37 |
|
6.0μF |
38×16×27 |
38×18.5×29 |
38×19.5×31 |
47×20×31 |
47×23×35 |
47×27×37 |
58×26×38 |
|
6.5μF |
38×16×27 |
38×18.5×29 |
47×19×31 |
48×22×32 |
47×23×35 |
48×28×40 |
58×26×38 |
|
8.0μF |
48×17×28 |
48×19×28 |
47×23×32 |
47×23×35 |
47×27×37 |
58×23×38 |
58×30×40 |
|
10μF |
47×20×31 |
47×20×33 |
47×24×37 |
48×28×40 |
58×26×38 |
58V30×40 |
70×38×52 |
|
12μF |
48×19×28 |
47×23×35 |
48×28×40 |
58×26×38 |
58×28×40 |
58V32×43 |
70×38×52 |
